Форматирование графиков типа 3D Ваг


Еще один вид графиков трехмерной поверхности — 3D Bar Chart — задается столбиками, высота которых определяется координатой функции z (x, у). Окно форматирования в данном случае практически такое же, как и для других видов трехмерной графики. На рис. 6. 34 оно показано при открытой панели Color&Line с заданием функциональной окраски столбиков графика.

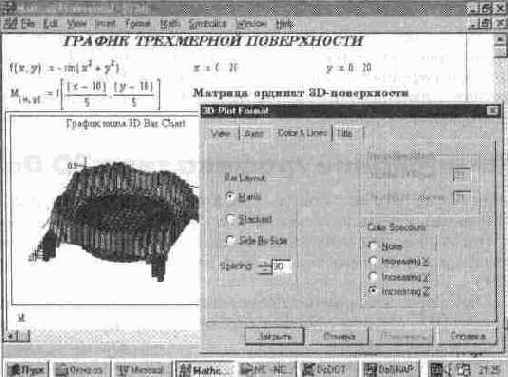

Рис. 6. 34 Форматирование графика 3D Bar Chart

Графики этого типа довольно специфичны. Однако их удобно использовать для построения гистограмм, представляющих данные матриц.

На рис. 6. 35 представлены три типа гистограмм: Matrix, Stacked и Side By Side. Установка типа гистограмм производится в панели Color&Lines окна форматирования графика типа 3D Bar Chart.

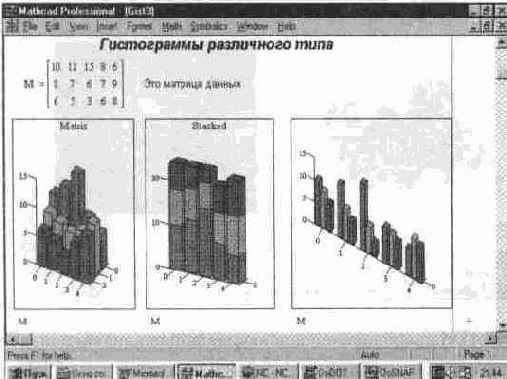

Рис. 6. 35 Три основных типа гистограмм (график 3D Bar Chart)


Графики в виде гистограмм, показанные на рис. 6. 35, широко применяются для отображения данных экономических, статистических и финансовых расчетов.
