Основы работы с системой MathCAD 7.0



Установка форматов графиков



Опции панелей Traces и Labels

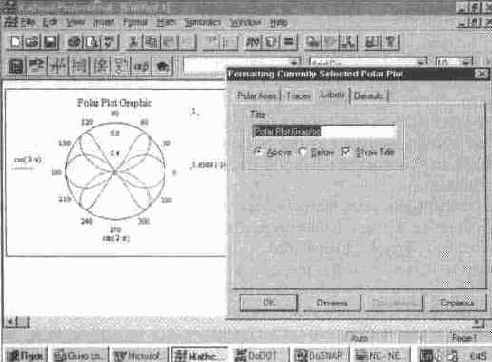

также аналогичны ранее описанным. Панель Labels

упрощена (рис 6. 22), на ней предусмотрена установка только дополнительной титульной надписи.

Панель Defaults позволяет зафиксировать введенные опции и использовать их в дальнейшем как опции по умолчанию. Таким образом, вы можете один раз настроить систему под нужный вид графиков и в дальнейшем использовать сделанные установки для построения других графиков

Трассирование графика Format

В полярной системе координат, как и в декартовой предусмотрена возможность трассирования графиков с помощью графического маркера. Она реализуется операцией

Format Trace, которая выводит информационное окно, показанное на рис. 6 23

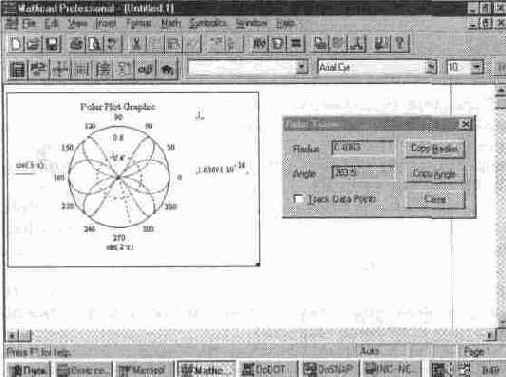

Рис. 6. 23 Трассирование графика в полярной системе координат

Трассировка в данном случае производится вращательными движениями мыши и перемещением ее курсора по кругу На графике появляется радиальный отрезок пунктирной прямой и пунктирная окружность Отрезок прямой задает угол радиус-вектора, а окружность — положение его конца, т. е. расстояние от центра координатной системы до точки пересечения вращающегося отрезка с окружностью. Координаты (угол и расстояние) показывает окно трассировки.

Трассировка возможна без слежения за кривой рисунка и со слежением. Для осуществления слежения надо поставить "птичку" в прямоугольном окошечке опции

Track Data Point. С помощью кнопок Copy Angle и Copy Radius

положение конца радиус-вектора текущей точки (угла и длины радиус-вектора) можно скопировать в буфер обмена. А с помощью команды Paste в позиции Edit главного меню можно перенести это значение в математическое выражение, в котором оно нужно

Просмотр части графика

Операция Format Zoom...

позволяет просматривать выделенную часть графика в полярной системе координат Выделение производится изменением радиуса выделяющей пунктирной окружности Нажав кнопку Zoom окна просмотра, можно получить график выделенной части с увеличением (см рис 6. 24)

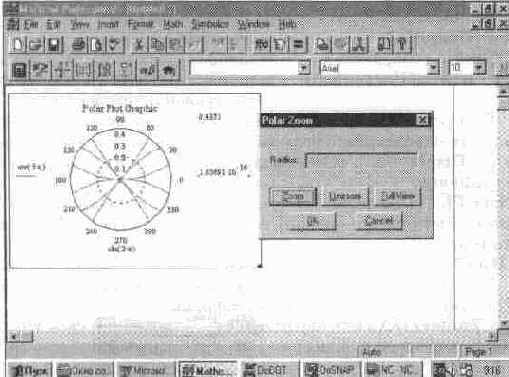

Рис. 6. 24 Просмотр части графика в полярной системе координат

Назначение остальных кнопок окна просмотра то же, что и у окна просмотра графиков в декартовой системе координат
